裂缝高压注浆施工工艺
灌缝施工流程
裂缝检查→用修补胶埋设灌胶嘴→封缝→密封检查→配制灌缝胶→灌胶→结束→检验裂缝灌胶施工指导
1、裂缝检查:
全面查清裂缝的性质以及裂缝的长度、宽度、深度、走向、贯穿及漏水情况,以便确定处理 方 案。裂缝宽度可用读数显微镜测量,裂缝的深度和走向可用超声、压水或钻孔取样等方法检查。
2、裂缝处理:
对较小的混凝土构件的裂缝,用钢丝刷等工具清除混凝土裂缝表面的灰尘、浮渣及松散层等污物,刷去 浮灰,用酒精或丙酮将沿缝两侧2-3cm范围擦拭干净。对较大的混凝土构件中较深的裂缝,为有效封缝,可沿裂缝凿“√”形槽。对体积大的混凝土构件或较深的裂缝。可沿裂缝采用取钻孔灌浆,以使浆进入裂缝有更广的通路。

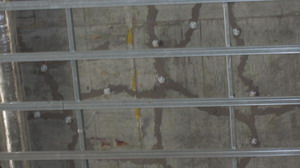

3、设置灌浆嘴:
在裂缝的交错处、裂缝较宽处及裂缝端部必须设置灌浆嘴,灌浆嘴的间距根据裂缝大小、走向入结构形式而定,一般缝宽0.3-0.5mm时灌浆嘴间距为30-50cm,在一条裂缝上必须设置有进浆、排气或出浆口。灌浆嘴可先用裂缝修补胶粘在预定的位置,也可在封缝时一同粘贴。应特别注意防止堵塞浆嘴。
4、封缝:
封缝质量的好坏直接影响灌浆效果与质量,应特别予以重视。裂缝的封闭使用裂缝修补胶,按推荐配胶比例称取并调配裂缝修补胶,用油灰刀沿裂缝往复涂刮后均匀涂沫一层厚1-2mm 、宽2-3cm的胶泥,注意防止小气泡及密封不严。
5、封缝检验:
一般情况下,封缝后1-2天即右进行试漏检验,以检查裂缝的密封效果及贯通情况。若用压缩空气进行试漏验,可沿裂缝涂刷一层肥皂水,从灌浆嘴吹入压缩空气(压力与灌浆压力相同),漏气处可再行封闭;若用压力进行试漏试验,检验完毕后应用压缩空气吹净积水,并留有足够的时间让裂缝干燥。对重要构件或走向复杂的裂缝,建议进行试漏检验,以确保注胶效果。
6、配制灌浆胶液:
配制JGN型灌注胶前应奖A、B两组分充分摇匀,根据估计的灌胶量按推荐配胶比准确称量两组分并混合均匀,从胶液混合开始,注胶操佰应在胶液适用期内完成(25℃时约为90分钟)。
7、灌浆:
灌浆操作应使用专用的注胶器具。灌胶前,应用压缩空气将孔缝吹净,达到无水干燥状态。根据裂缝区域大小,可采用单孔灌胶或分区群孔灌胶,在一条裂缝上的灌胶可由浅到深,由下而下,由一端到另一端。灌胶压力常采用0.2Mpa,在保证灌胶顺畅的情况下,采用较低的灌胶压力和较长的灌胶时间,可获得更好的灌胶效果。当最后一个出胶口出胶且出胶速率保持稳定后,再保持压注10分钟左右即可停止灌胶。拆除管路,并注意防止流胶。
8、胶液固化:
应在5℃以上的环境中固化,固化时间视环境温度而定。一般情况(25℃)下固化2-3天即可。
9、灌胶效果检验:
灌胶结束后应检验灌胶效果及质量,凡有不密实等不合格情况,应进行补注。灌胶效果一般可采用压水检查,在裂缝较多、灌胶质量较差的部位设置检查孔,水压值一般为灌胶压力的70-80%,基本不吸水、不渗漏即可认为合格。对大型构件,还可选择适当部位进行钻芯取样检查员,并可将芯样加工成试件进行力学性能试验。
